تفاصيل المنتج:
|
| سلسلة: | جلفنة ساخنة أو صلب لا يصدأ (304316) | مواد: | المطاط الطبيعي |
|---|---|---|---|
| بحجم: | حجم مخصص ، حسب طلب العميل ، D = 0.5m إلى 8m L = 1m to 12m ، 3.3x6.5m | تطبيق: | حماية السفينة ، مصدات السفينة ، البحرية / الرصيف / الرصيف / القارب ، العائمة والرسو (السفينة إلى الس |
| اساسي: | ISO17357 ، CCS ، إلخ ، BV | قطر الدائرة: | 0.5 ~ 4.5 م |
| تسليط الضوء: | مصدات عائمة SGS Yokohama,مصدات عائمة BV Yokohama,مصدات عائمة تعمل بالهواء المضغوط BV |
||

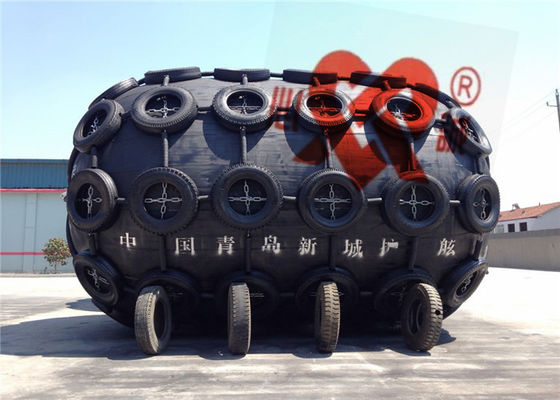

بقطر 3.3 م يوكوهاما مصدات بحرية من النوع العائم لرسو السفن
يستخدم درابزين يوكوهاما الهواء المضغوط كوسيط لامتصاص الطاقة من الاصطدام.تكون جوانب السفن أكثر نعومة عند الرسو ، وبالتالي تتحقق نتيجة تجنب الاصطدام.بالمقارنة مع المصدات المطاطية التقليدية ، فهي تتميز بالميزات التالية ، وتمتص تأثيرًا أكبر ، وتأثيرًا عكسيًا أقل على السفن ، وسهولة التركيب ، ومرونة أكثر ، ولا تنحني عن الشكل تحت الضغط ، ووزن أقل وعملية واقتصادية.لذلك فإن الحاجز الهوائي له تطبيق واسع النطاق على ناقلات النفط ، وسفن الحاويات ، واليخوت الفاخرة ، ومنصات المحيط ، وأحواض بناء السفن الكبيرة ، والموانئ العسكرية ، وأساسات الجسور الأكبر تحت الماء ، وما إلى ذلك.
هيكل المصدات الهوائية المطاطية:
تحمي الطبقة المطاطية الخارجية طبقة الحبل والطبقة الداخلية من التآكل والقوى الخارجية الأخرى.هذا المركب لديه قوة شد وتمزق كافية لتحمل أي ظروف الطقس والاستخدام الصعب
يتم ترتيب طبقات الحبل في زوايا مثالية للحفاظ على الضغط الداخلي وتوزيع الضغط بالتساوي.يتم إنشاء طبقة حبل الرفارف عن طريق تقنية الخيوط المتكاملة وتتكون من ألياف البولي أميد مع إجهاد شد عالٍ ، بحيث تتمتع الرفارف بقوة فريدة وتوحيد في اتجاهات مختلفة.
تعمل الطبقة المطاطية الداخلية على إحكام غلق الهواء بالداخل باستخدام مركب بجودة محكمة الإغلاق. وصف الحاجز المطاطي الهوائي تم تصميم حاجز يوكوهاما المطاطي لاستخدامه في إرساء ورسو سفينة بسفينة أخرى أو هيكل رسو.كما أنها تحدد إجراءات الاختبار والتفتيش الخاصة بحاجز المطاط الهوائي العائم عالي الضغط.
فتحة شفة: الأجزاء المعدنية على طرفي الحاجز ، والتي يمكن تكييف صمام الهواء أو صمام الأمان معها.
ملاحظات مصدات المطاط الهوائي
1 حافظ على الحاجز بعيدًا عن الأشياء الحادة ، في حالة تلف جسم الحاجز.
2 لا يمكن أن يتلامس الحاجز مع الحمض والزيت والمذيبات العضوية الأخرى.
3 في حالة عدم استخدام الحاجز لفترة طويلة ، يجب غسلها لتنظيفها وتجفيفها وتضخيم الهواء المضغوط المناسب.ضعها في مكان جاف وبارد وجيد التهوية.
4 يجب أن تكون منطقة التخزين بعيدة عن مصدر الحرارة.
5 لا تضع أشياء ثقيلة على الحاجز عند عدم استخدام الحاجز.
6 يجب فحص الحاجز في الاستخدامات العادية من الضغط الداخلي كل 3 أشهر.في غضون ذلك ، يجب استبدال قلب صمام الهواء كل 6 أشهر.
تخصيص:
|
مقياس عادى (قطر الدائرة × طول) |
الضغط الداخلي الأولي 0.05 ميجا باسكال |
الضغط الداخلي الأولي 0.08Mpa |
||||
|
امتصاص مضمون للطاقة (GEA) |
قوة رد الفعل في GEA (الترددات اللاسلكية) |
ضغط الهيكل في GEA (PR) |
امتصاص مضمون للطاقة (GEA) |
قوة رد الفعل في GEA (الترددات اللاسلكية) |
ضغط الهيكل في GEA (PR)
|
|
| (مم× مم) | (KN / م) | (كن) | (كيلو باسكال) | (كيلو باسكال) | (كيلو باسكال) | (كيلو باسكال) |
|
500×1000
|
6 | 64 | 132 | 8 | 83 | 174 |
|
600×1000
|
8 | 74 | 126 | 11 | 96 | 166 |
|
700×1500
|
17 | 137 | 135 | 24 | 178 | 178 |
| 1000×1500 | 32 | 182 | 122 | 44 | 235 | 161 |
| 1000×2000 | 45 | 257 | 132 | 63 | 335 | 174 |
| 1200×2000 | 63 | 297 | 126 | 86 | 386 | 166 |
| 1350×2500 | 102 | 427 | 130 | 140 | 554 | 170 |
| 1500×3000 | 153 | 579 | 132 | 211 | 751 | 175 |
| 1700×3000 | 191 | 639 | 128 | 263 | 830 | 168 |
| 2000×3500 | 308 | 875 | 128 | 424 | 1138 | 168 |
| 2500×4000 | 663 | 1381 | 137 | 925 | 1815 | 180 |
| 2500×5500 | 943 | 2019 | 148 | 1317 | 2653 |
195
|
| 3000 × 5000 | 1210 | 2104 | 154 | 1571 | 2709 | 185 |
| 3300×4500 | 1175 | 1884 | 130 | 1640 | 2476 | 171 |
| 3300×6500 | 1814 | 3015 | 146 | 2532 | 3961 | 191 |
备注: 1. 反 力 与 吸 能 公差 ± 10٪ 2. 重量 公差 ± 10٪ 3. 特殊 尺寸 可 根据 要求 制造
ملاحظة: 1. قوة التفاعل وتحمل امتصاص الطاقة هو ± 10٪
2. تحمل الوزن ± 10٪
3. حجم خاص يمكن أن تنتج متابعة احتياجات العملاء.
